大氣(qi)(qi)中的(de)揮(hui)發(fa)性有機物（ Volatile Organic Compounds，下(xia)稱VOCs）是(shi)導致(zhi)城(cheng)市灰霾和光化學煙霧的(de)重(zhong)要前(qian)(qian)體(ti)物。目前(qian)(qian)我國(guo)的(de)大氣(qi)(qi)污(wu)染(ran)(ran)物防治主要側重(zhong)于PM2.5和臭氧(yang)兩(liang)個方面。在(zai)PM2.5受(shou)控下(xia)降的(de)同(tong)時，大氣(qi)(qi)中臭氧(yang)濃度在(zai)不斷上升，而作(zuo)為臭氧(yang)前(qian)(qian)體(ti)物的(de)VOCs是(shi)控制(zhi)臭氧(yang)污(wu)染(ran)(ran)的(de)關鍵因素。



原環(huan)境保護部已經(jing)發布(bu)了多個有關環(huan)境空氣中VOCs的測定標準，包括(kuo)《HJ 644-2013 環境空氣(qi) 揮發性有機物的測定吸附(fu)管(guan)采樣-熱(re)脫附(fu) -質(zhi)譜(pu)法(fa)》、《HJ 759-2015 環境(jing)空氣 揮發性(xing)有機物的測定罐采(cai)樣 -質譜法》等(deng)；2017年(nian)12月(yue)底，原環境保(bao)護部(bu)印發(fa)(fa)(fa)(fa)了(le)《2018年(nian)重點地(di)(di)區環境空氣(qi)揮(hui)(hui)發(fa)(fa)(fa)(fa)性(xing)(xing)有機(ji)物(wu)監(jian)(jian)(jian)測方(fang)案(an)》（以下簡稱《監(jian)(jian)(jian)測方(fang)案(an)》）,《監(jian)(jian)(jian)測方(fang)案(an)》中(zhong)對(dui)進(jin)行VOCs監(jian)(jian)(jian)測的(de)(de)城市、監(jian)(jian)(jian)測項目(mu)、時間頻次(ci)等(deng)都(dou)做了(le)詳細的(de)(de)規定，監(jian)(jian)(jian)測項目(mu)主要有PAMS臭氧前體(ti)物(wu)、部(bu)分TO-15標準中(zhong)的(de)(de)VOCs以及13種醛酮化合物(wu)；2019年(nian)，生態環境部(bu)印發(fa)(fa)(fa)(fa)《2019年(nian)地(di)(di)級(ji)以上城市環境空氣(qi)揮(hui)(hui)發(fa)(fa)(fa)(fa)性(xing)(xing)有機(ji)物(wu)監(jian)(jian)(jian)測方(fang)案(an)》;同(tong)時，相關揮(hui)(hui)發(fa)(fa)(fa)(fa)性(xing)(xing)有機(ji)物(wu)在(zai)線監(jian)(jian)(jian)測的(de)(de)標準，如《HJ 1010-2018 環境空氣(qi)揮(hui)(hui)發(fa)(fa)(fa)(fa)性(xing)(xing)有機(ji)物(wu)連續監測系統技術要求及檢測方法》等標準也逐步發布。



對于使用色譜及其相關技術進行VOCs監測的前處理與分析方法而言，最常見的是作為總量監測的非甲烷總烴的測定；非甲烷總烴是大氣污染物綜合排放標準控制指標之一，在一定程度上可以簡單、直觀的表述大氣中VOCs污染的總體狀況；由于作為總量測定，其濃度與含量較高，常見的進樣方式是使用氣袋采樣并通過六通閥和定量環直接進樣，不需要進行濃縮。測定非甲烷總烴的標準主要有《HJ 38-2017 固定污染源廢氣 總烴、甲烷和非甲烷總烴的測定 法》、《HJ604-2017 環境空氣 總烴、甲烷和非甲烷總烴的測定 直接進樣-法》以及《HJ 1012-2018 環境空氣和廢氣 總烴、甲烷和非甲烷總烴便攜式監測儀技術要求及檢測方法》、《HJ 1013-2018 固定污染源廢氣非甲烷總烴連續監測系統技術要求及檢測方法》等。



對于環境空氣和固定污染源中揮發性有機物的某(mou)些常見特定(ding)組分(fen)，常見的前處理與分析方法主要是活性炭吸附/二硫化碳解吸-法及固體吸附-熱脫附-法。常見的標準有《HJ 583-2010 環境空氣 苯系物的測定 固體吸附-熱脫附-法》、《HJ 584-2010 環境空氣 苯系物的測定 活性炭吸附-二硫化碳解吸-法》、《HJ644-2013 環境空氣 揮發性有機物的測定 吸附管采樣-熱脫附--質譜法》、《HJ645-2013 環境空氣 揮發性鹵代烴的測定 活性炭吸附-二硫化碳解吸-法》、《HJ 734-2014 固定污染源廢氣 揮發性有機物的測定固相吸附-熱脫附--質譜法》等。



前述(shu)(shu)固體吸(xi)附(fu)劑(ji)采(cai)樣(yang)(yang)(yang)（包(bao)括(kuo)活(huo)性炭和其他吸(xi)附(fu)劑(ji)材(cai)料）雖然(ran)對空(kong)氣(qi)樣(yang)(yang)(yang)品(pin)進(jin)行了富集，但如果使(shi)用(yong)(yong)熱脫附(fu)_熱解吸(xi)法(fa)(fa)(fa)(fa)(fa)則無(wu)法(fa)(fa)(fa)(fa)(fa)對同一(yi)樣(yang)(yang)(yang)品(pin)重復(fu)進(jin)樣(yang)(yang)(yang)，沒有(you)再現性；如果使(shi)用(yong)(yong)溶劑(ji)解吸(xi)法(fa)(fa)(fa)(fa)(fa)則前處理過程需要(yao)使(shi)用(yong)(yong)大(da)量的(de)(de)解吸(xi)溶劑(ji)，存在(zai)溶劑(ji)的(de)(de)二次污(wu)染以(yi)及溶劑(ji)的(de)(de)解吸(xi)效率問(wen)題。此外，在(zai)采(cai)樣(yang)(yang)(yang)過程中還存在(zai)吸(xi)附(fu)劑(ji)可能穿透的(de)(de)問(wen)題。分(fen)(fen)(fen)析方(fang)法(fa)(fa)(fa)(fa)(fa)多(duo)采(cai)用(yong)(yong)法(fa)(fa)(fa)(fa)(fa)，由于(yu)采(cai)樣(yang)(yang)(yang)方(fang)法(fa)(fa)(fa)(fa)(fa)的(de)(de)局限，對于(yu)極性揮發性有(you)機物特別是含硫化合物，存在(zai)檢出(chu)限較(jiao)高的(de)(de)情況(kuang)。另外，上述(shu)(shu)方(fang)法(fa)(fa)(fa)(fa)(fa)明顯(xian)的(de)(de)特點是無(wu)法(fa)(fa)(fa)(fa)(fa)對多(duo)類型組分(fen)(fen)(fen)同時測定，大(da)多(duo)針對某一(yi)種(zhong)或(huo)幾種(zhong)特定污(wu)染物（如苯系物、鹵代烴等）進(jin)行采(cai)樣(yang)(yang)(yang)分(fen)(fen)(fen)析，對于(yu)同一(yi)污(wu)染地點的(de)(de)多(duo)組分(fen)(fen)(fen)監測，只(zhi)能分(fen)(fen)(fen)別采(cai)樣(yang)(yang)(yang)，分(fen)(fen)(fen)別分(fen)(fen)(fen)析。



對于環境空氣中某些極(ji)低濃度的揮發性有機(ji)化合(he)物及需(xu)要全組(zu)分分析的樣品，常見的前處理與分析方法主要是罐采樣--質譜法。常見的標準是《HJ759-2015 環境空氣 揮發性有機物的測定罐采樣--質譜法》。為了達到測定化合物較低的檢出限（0.2μg/m3-2μg/m3），罐采樣的(de)方式(shi)需使用預(yu)濃縮技術來聚(ju)焦和濃縮分析物。



除了罐采樣的方式(shi)需(xu)使用預濃縮(suo)技術(shu)來聚焦和(he)濃縮(suo)分(fen)析物(wu)，一些(xie)VOCs的在線監(jian)測儀(yi)器也需(xu)要對環境中的低濃度化合物(wu)進行(xing)聚焦和(he)濃縮(suo)之后才(cai)能正常分(fen)析和(he)檢出。對低濃度化合物(wu)進行(xing)聚焦和(he)濃縮(suo)的裝置(zhi)一般(ban)稱之為大氣(qi)預濃縮(suo)儀(yi)/裝置(zhi)/系(xi)統，其原理與熱解吸息息相關。

1 基于液氮制冷的(de)三級冷阱預濃縮



使用三級(ji)冷阱(jing)預濃縮(suo)的標準國內(nei)為《HJ 759-2015 環境空氣(qi) 揮發性有(you)機(ji)物的測(ce)定罐采樣--質譜法》，國外主要為TO-15。《HJ759-2015》中(zhong)的相關內(nei)容如下(xia)：

氣體冷(leng)(leng)(leng)(leng)阱(jing)濃縮儀:具有自動定量(liang)取樣(yang)及(ji)自動添加標準氣體、內(nei)標的(de)(de)功能。至少(shao)具有二級冷(leng)(leng)(leng)(leng)阱(jing):其中第一(yi)級冷(leng)(leng)(leng)(leng)阱(jing)能冷(leng)(leng)(leng)(leng)卻到(dao)-180℃，第二級冷(leng)(leng)(leng)(leng)阱(jing)能冷(leng)(leng)(leng)(leng)卻到(dao)-50℃:若具有冷(leng)(leng)(leng)(leng)凍聚(ju)焦功能的(de)(de)第三級冷(leng)(leng)(leng)(leng)阱(jing)(能冷(leng)(leng)(leng)(leng)卻到(dao)-180℃)，效果更好。氣體濃縮儀與氣相色譜(pu)-質譜(pu)聯用儀連接管(guan)路均使用惰(duo)性化材質，并能在50 ℃~150 ℃范圍加熱(re)。具有三級(ji)冷阱預濃縮(suo)功能的大氣預濃縮(suo)儀(yi)的簡單原理(li)示意圖如下(xia)：

1.1 使用三級(ji)冷阱(jing)預濃縮的目的

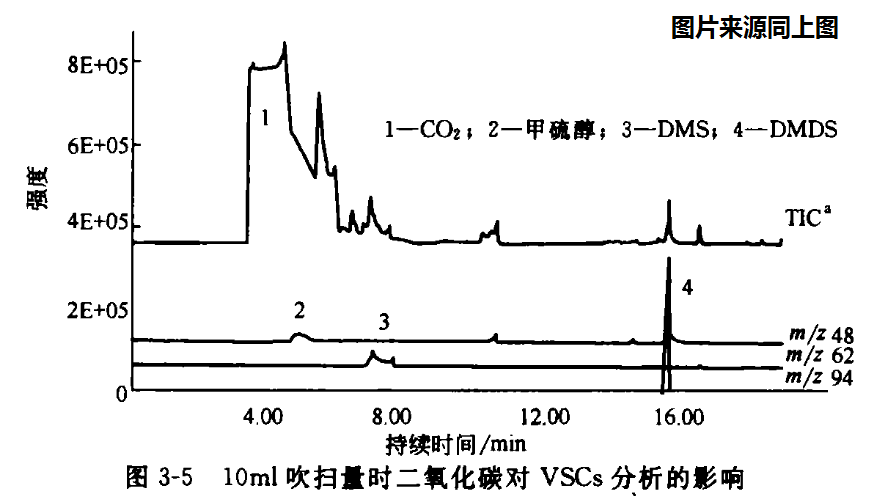

以VOCs分析為例，在使用分析帶有不同樣品基體的目標混合物時，為了具有足夠的靈敏度來分(fen)析(xi)低濃度的樣品組(zu)份（如ppbv級別），應當首先對一定體積的樣品進行濃縮。但是常規樣品中往往會含有一定的水汽（潮濕的樣品）和二氧化碳（例如空氣中二氧化碳含量為0.03%，一些樣品中含量可能會更高）。一方面，未經過水和二氧化碳處理的氣體樣品在進行低溫濃(nong)縮會引起冷阱阻塞（水結冰）；另一方面，將濃縮后帶有大量基體的樣品注射到中，基體可能會對目標化合物產生較大的影響，如峰形變差及靈敏度的抑制。下圖展示了大量二氧化碳進人到中, 對后出峰物質引起信號抑制：

由上(shang)表(biao)明(ming)，在進行(xing)低(di)濃度樣品低(di)溫濃縮過(guo)程中，應(ying)當采取合適(shi)的措施進行(xing)水分和二氧化碳等(deng)基體(ti)干擾物(wu)的去(qu)處。

三(san)級(ji)冷阱預(yu)濃(nong)縮基本(ben)原理和過(guo)程：



三級冷阱預濃縮基本(ben)原理和過程(cheng)是：氣體樣品以(yi)一定的流速從采(cai)樣罐(guan)中(zhong)(zhong)泵(beng)到系統中(zhong)(zhong)， 首先(xian)在(zai)(zai)第一級冷阱(jing)中(zhong)(zhong)通(tong)過液氮（或者(zhe)干冰）制冷將(jiang)氣態的水(shui)變(bian)成固態的冰，從而實現樣品和水(shui)的分離(li)；其次(ci)，在(zai)(zai)第二級冷阱(jing)使待測化合(he)物(wu)與二氧化碳及(ji)其他空氣中(zhong)(zhong)主要(yao)成分分離(li)；然后，將(jiang)待測組分聚焦在(zai)(zai)第三級冷阱(jing)中(zhong)(zhong)進行(xing)進一步濃縮；最后，引(yin)入器/器中(zhong)(zhong)進行(xing)分離(li)和分析。



對于基于液氮制冷(leng)的三(san)級冷(leng)阱預濃縮系統，第(di)一級冷(leng)阱(jing)中一般(ban)是惰性化(hua)(hua)(hua)的(de)(de)(de)玻(bo)璃微球(qiu)或者惰性化(hua)(hua)(hua)的(de)(de)(de)空管。儀器(qi)運行工作(zuo)時，在液(ye)氮(dan)的(de)(de)(de)制冷(leng)作(zuo)用下(xia)(xia)，第(di)一級冷(leng)阱(jing)(jing)可以(yi)達(da)到較(jiao)低的(de)(de)(de)溫(wen)度（根(gen)據實際設(she)定(ding)，如-180℃的(de)(de)(de)），捕(bu)集所有(you)需要(yao)測(ce)定(ding)的(de)(de)(de)化(hua)(hua)(hua)合物(wu)；然(ran)后對第(di)一級冷(leng)阱(jing)(jing)進行升(sheng)溫(wen)至(zhi)設(she)定(ding)溫(wen)度，由于VOCs和水的(de)(de)(de)氣(qi)化(hua)(hua)(hua)壓(ya)力(li)在低于室溫(wen)時大(da)約相似(si)，雖然(ran)水和VOCs的(de)(de)(de)總(zong)量有(you)很大(da)的(de)(de)(de)不同，但兩(liang)者的(de)(de)(de)蒸發(fa)速率相似(si)。因(yin)此(ci)，水在設(she)定(ding)溫(wen)度下(xia)(xia)被(bei)留在玻(bo)璃阱(jing)(jing)中，VOCs和二(er)氧化(hua)(hua)(hua)碳（以(yi)及氧氣(qi)、氮(dan)氣(qi)等(deng)）則被(bei)吹掃(sao)氣(qi)帶(dai)到第(di)二(er)級冷(leng)阱(jing)(jing)中。



對于基于液(ye)氮制冷(leng)的(de)三級冷(leng)阱預濃縮(suo)系(xi)統，第二級冷(leng)阱(jing)中一般是tenax吸(xi)附劑。儀器(qi)運行(xing)工作時，在(zai)(zai)液氮的制冷作用下，第(di)二(er)(er)級冷阱(jing)可以(yi)(yi)達到較(jiao)低的溫度（根據實際設(she)定，如-50℃）。VOCs和(he)二(er)(er)氧化碳(tan)(tan)（以(yi)(yi)及氧氣(qi)(qi)(qi)、氮氣(qi)(qi)(qi)等）被(bei)吹掃氣(qi)(qi)(qi)帶到第(di)二(er)(er)級冷阱(jing)之(zhi)后(hou)(hou)，在(zai)(zai)吹掃氣(qi)(qi)(qi)作用下，VOCs在(zai)(zai)低溫下被(bei)捕集在(zai)(zai)Tenax阱(jing)中, 而二(er)(er)氧化碳(tan)(tan)（以(yi)(yi)及氧氣(qi)(qi)(qi)、氮氣(qi)(qi)(qi)等）則穿(chuan)過(guo)Tenax阱(jing)排空。以(yi)(yi)上過(guo)程之(zhi)后(hou)(hou)，對第(di)二(er)(er)級冷阱(jing)迅(xun)速升溫至(zhi)設(she)定溫度，VOCs氣(qi)(qi)(qi)化后(hou)(hou)進入第(di)三(san)級冷阱(jing)。



對于基于液氮制(zhi)冷的(de)三級冷阱預濃(nong)縮系統(tong)，第三級冷阱一般是惰性化的(de)不銹(xiu)鋼毛細(xi)空管，稱為毛細(xi)聚焦阱。儀器運行工作時，在液氮的(de)制冷(leng)作用下，第三級冷(leng)阱可以達到較(jiao)低的(de)溫度(du)（根據實際設定，如-180℃），捕集所有(you)需要測定的(de)VOCs化合物(wu)。



經(jing)過(guo)以上三級(ji)冷阱(jing)(jing)的(de)(de)(de)預濃(nong)縮(suo)過(guo)程，大體(ti)(ti)積的(de)(de)(de)氣(qi)體(ti)(ti)樣品(pin)(pin)(pin)（如200mL）可以被(bei)濃(nong)縮(suo)為第三級(ji)冷阱(jing)(jing)中(zhong)的(de)(de)(de)幾(ji)微(wei)升(sheng)。對第三級(ji)冷阱(jing)(jing)迅速升(sheng)溫(wen)使樣品(pin)(pin)(pin)汽化之(zhi)后，樣品(pin)(pin)(pin)被(bei)引入(ru)到器/器中(zhong)進行分(fen)離和分(fen)析。下圖給出了(le)一個(ge)使用三級(ji)冷阱(jing)(jing)預濃(nong)縮(suo)的(de)(de)(de)條件設置示例：
